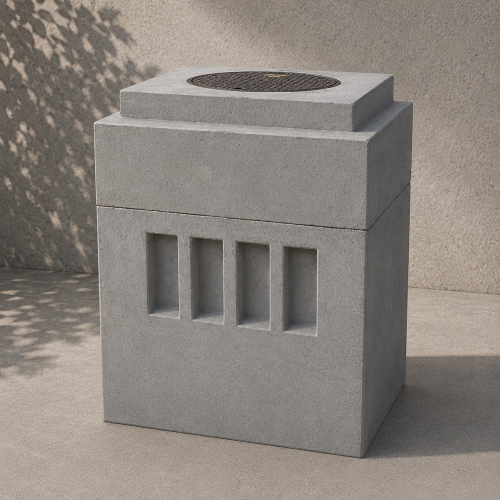

Tip 5 Ek Odası

1. Dış ölçüleri 40 cm x 40 cm x 40 cm olan Tip-5 Ek Odası EK:1’teki şekillerde belirtildiği gibi tek parçalı imal edilmekte ve duvar kalınlığı 5 cm’dir.
2. Ek Odası gövdesinin bütün duvarlarında 11 cm x 22 cm ölçülerinde her duvarda 2 delik olmak üzere toplam 8 delik bulunmaktadır. Deliklerin duvarının iç cephesine 2 cm kalınlıktaki kısmı betonla dolu, iç kısmı boştur. İhtiyaç duyulan deliğin yarım betonu çekiç darbesiyle kırılabilecek özelliktedir.
3. Ek odası duvarları ve tabanında EK:2’te belirtilen şekil ve özelliklerde tek sıra, Ǿ8 nervürlü demir donatı bulunmaktadır.
4. Beton Ek odası kapağında EK:3’te belirtilen şekil ve özelliklerde tek sıra, Ǿ8 nervürlü demir donatı bulunmaktadır.
5. İmalat sırasında, Ek odası kapağının açılabilmesi için kapağın ortasına 30 mm uzunluğunda 30 mm x 30 mm x 1,5 mm krom profil içine 60 mm uzunluğunda 5 mm’lik krom çubuğun uçları 90 derece bükülerek beton içinde kalacak şekilde betona yerleştirilmiştir.
